射頻器件是無線通訊設備必備的基礎性零部件，是無線連接的核心基礎，在我國無線通訊事業發展過程中起著舉足輕重的作用，被廣泛應用于雷達通信、廣播通信、手機通信和基站通信等領域。

為保證通信的可靠，射頻器件在生產過程中都會經過絕緣耐壓、外觀、電氣性能等一系列的測試，其中最重要的是電氣性能，也就是使用網絡分析儀進行S參數測試，常見的射頻器件包括：射頻線纜、連接器、濾波器、功分器、天線、放大器、衰減器、混頻器和耦合器等。

在當前通訊科技迅速發展，尤其是5G行業的全貌推廣，目前市場上針對射頻器件仍然以手動測試、人工記錄的測量方式，存在著嚴重的缺陷：
u 測試效率低下，需人工手動設置儀器參數，連接檢測，人員難培訓，出錯率高；
u 由于測試數據需人為記錄或?qū)С?，測試參數準確性較低，工作效率低下；
u 數據保存功能受限，利用網絡分析儀測試一般用戶需要自行導出數據打印存儲，數據的長期保存難以實現，同時很難實現測試數據的二次分析利用。
面對以上困境，市場渴求射頻器件可以實現自動化的測試！

“全儀測控”敏銳的發現了這個市場機會，經過潛心的研發和實踐，推出了“QY射頻微波器件自動化測試系統”，該系使用專業的測試軟件進行測試，整個測試流程在電腦上完成，減少人為干擾因素，測試效率更高、測試結果更精確，還擁有強大的數據庫功能存儲數據，并且實現測試數據的智能化分析，提高數據利用價值，為后續產品改善提供可靠依據。

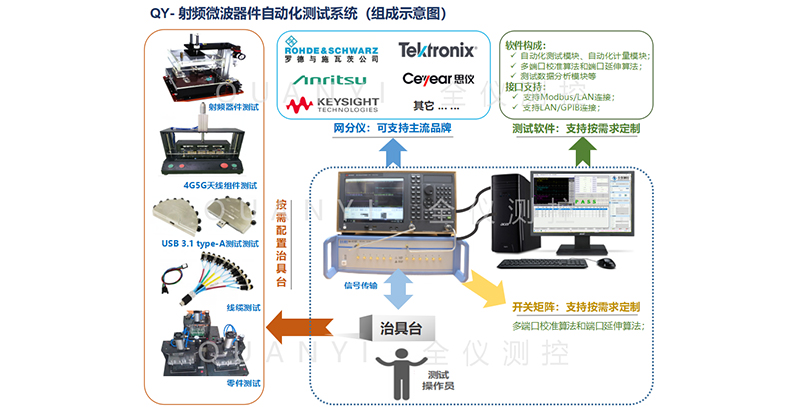

 該系統可顯著簡化復雜的多端口測試設置，配合測試軟件系統，可實現待測件批量化的自動測試。該系統同時還可支持廣泛的待測組件類型，如：高速數據線纜測試、4G/5G手機天線組件測試、手機綜合測試、基站濾波器、雙工器、多工器測試、其他多端口射頻微波器件測試等等；以其優良的兼容性，可有效保護客戶投資。

可測試對象：

“QY射頻微波器件自動化測試系統”能夠?qū)崿F(xiàn)對濾波器、功分器、天線、放大器、衰減器、混頻器、耦合器等產品的S參數、增益、損耗、阻抗、平坦度、隔離度等指標的自動化測試，用戶只要錄入被測產品的批次號，便可對產品進行自動測試，自動存儲測試數據、測試圖形，生成測試報告，系統搭配后端智能分析系統，實現測試數據的高效利用，幫助實現企業產品升級。

系統兼容性：

“QY射頻微波器件自動化測試系統”基本兼容目前市場上所有主流網絡分析儀型號。

自動化測試的實現：
用戶只需在電腦上安裝好“QY射頻微波器件自動化測試系統軟件”，輸入網分型號，配置好相關參數，將被測產品治具臺、網絡分析儀和電腦相連接，點擊用戶登錄即可運行測試，數據自動保存。

自動化軟件簡介：
“QY射頻微波器件自動化測試系統軟件”提供豐富完善的操作功能，可根據待測物件的特性而選擇不同的測試方式，以滿足生產現場測試應用的豐富性，其主要功能性選擇如圖：

初始使用：

用戶在初始使用時，需進入管理模塊完成：軟件注冊、用戶登錄、用戶管理。
1.  軟件注冊：獲取電腦信息后用戶輸入注冊碼，點擊“注冊license”即可完成軟件注冊。
2.    用戶登錄：注冊完成后，輸入測試人員工位標號和車間名稱，方便測試人員績效考核，輸入已注冊用戶名和密碼登錄測試軟件。
3.    用戶管理：用戶可對人員賬號等信息進行權限設置或添加。

硬件設置模塊：
連接測試儀器，軟件支持GPIB、LAN、USB三種連接方式，根據實際情況選擇接入方式，USB或GPIB接口，只需選擇連接方式，點擊自動檢測即可完成連接；針對LAN通信接口，需要輸入與網分軟件對應的端口號，IP地址默認為本地即可。

測試運行模塊：

分為測試信息錄入、參數配置和運行測試。
1、測試信息錄入：錄入被測產品的信息，包括產品名稱、圖號、產品型號、批次號和測試人等。
2. 參數配置：實現對通道跡線信息的加載和對應頻段信息的設置。用戶配置完成后可將此次配置保存至數據庫，需要的時候可通過“導入本地規則”按鈕完成對配置的加載。
3.    運行測試：輸入產品編號回車便可開始自動測試并記錄測試數據，生成測試日志，用戶可通過“測試結果”指示燈和“測試狀態”指示燈查看測試狀態和結果是否合格。測試過程中用戶可隨時通過日志窗口查看測試進度，測試完成后可生成報告。

測試報告模塊：
數據庫中保存歷史測試的所有測試數據。測試報告模塊支持按照客戶信息、圖號、產品型號、測試人、儀器型號等查詢方式來查找測試數據，并根據選擇的測試數據生成指定測試報表，統計處理方便快捷，測試數據溯源性強。
